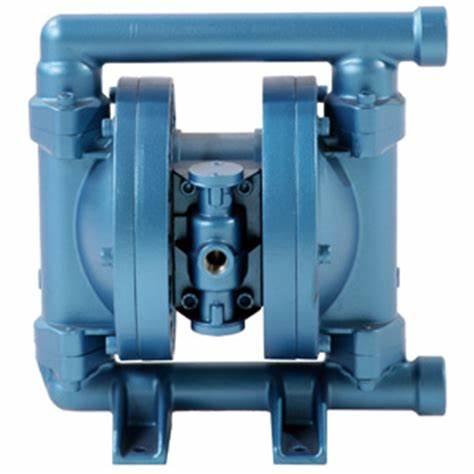

美國Haskel氣動增壓泵ASFD-202/3HP液體泵
美國Haskel氣動增壓泵ASFD-202/3HP液體泵
Haskel空氣增壓器利用部分被增壓的空氣作為動力，其余的氣體被增壓后輸出，無須其它氣源或電源來作為動力。Haskel空氣增壓器由大面積的氣動活塞，小面積的氣體柱塞和換向控制閥三個部分組成。氣動活塞和氣體柱塞通過傳動桿連在一起，由換向閥控制自動做往復運動。通過大面積的活塞和小面積的柱塞，將作用在活塞上的驅動氣體的壓強傳遞給柱塞，從而提高氣體的出口壓力。
Haskel型號ASFD-202 3HP氣動液體泵的標稱比為202：1，它利用單個空氣頭將液體壓力提升到*大30,000 PSIG。
特點與優勢：
- **的氣動操作–無發熱，明火或火花的危險
- 無級變速循環速度
- 在預定壓力下失速以保持該壓力而不消耗功率
- 無問題的停止/啟動應用程序
- 輕松自動化–多種修改和控制選項
- 適用于大多數液體和液化氣
- 可用的其他氣體驅動選項，例如酸性氣體，天然氣，蒸發氣體或氮氣
- 堅固，可靠，緊湊且易于維護的可靠設計
- 無需空氣管路潤滑–節省成本并防止污染
- 不平衡的循環閥芯可立即響應壓力變化
- 可以制造滿足ATEX，CE和NACE
技術數據：
- 功率：3HP
- 氣頭：?jiǎn)?/li>
- Z高氣壓：150 PSIG
- Z大循環次數：80 / min。
- 標稱比（“破折號”）：202：1
- 實際面積比：230：1
- Z大出口壓力（連續）：30,000 PSIG
- Z大出口壓力（間歇）：33,000 PSIG
- 排量/周期：0.82 cu。在。
- Z大流量：144立方米。英寸/分鐘
典型性能特征（@ 100 PSIG氣源壓力）：
- 63 in3 / min @ 10,000磅/平方英寸
- 47 in3 / min @ 20,000磅/平方英寸
結構材料：
- 泵段：全不銹鋼
- 柱塞：15-5PH SS
- 非金屬：UHMWPE，Viton，PTFE，Ryton
應用范圍：
- 服務代碼1：石油基油，煤油，乙二醇，含5％可溶性油的水。
- 服務代碼2：普通水，柴油
- 服務代碼3：N / R
- 服務代碼4：N / R
- 服務代碼5：N / R
- 服務代碼6：N / R
維修套件信息：
- 流體部分密封套件P / N： 50627
- 空氣驅動密封套件P / N： 50625
- 空氣閥密封套件P / N： 16771
- 可選工具： 28584（套筒拆卸工具）；29370（用于在1/2英寸的止回閥上安裝環）
- 注意：流體部分套件中包含密封件安裝工具。
- 安裝文件： SKIS-001 SKIS-002
美國Haskel氣動增壓泵ASFD-202/3HP液體泵
型號有： ASFD-10、 ASFD-15 、 ASFD-25 、 ASFD-35、 ASFD-60 、 ASFD-100 、 ASFD-150 、 ASFD-202
氣動液體增壓泵的組成及工作原理
1.氣體部分
這一部分由一個裝有O型密封圈的輕質異徑活塞和一個外層玻璃纖維
纏繞或硬鋁鍍層、中間用環氧樹脂填充的套筒組成，活塞置于套筒內。這
種空氣活塞的直徑對于任何系列的氣動泵都是恒定的。當壓縮空氣送入氣
動裝置時，迫使活塞進入壓縮沖程，然后空氣驅動活塞返回進行吸入沖程
(具有彈簧自動回位功能的M系列泵除外)。與其它多種泵不同，氣動裝置管
路由于Haskel設計的固有低磨擦特性以及裝配時的潤滑，而無需使用潤滑
劑。
2.液壓部分
液壓裝置的活塞/沖桿直接與活塞連接，其下端裝入液壓裝置殼體之
內。它的直徑確定了泵的壓縮比，從而確定輸出流量和zui大壓力。它的作
用是通過進口控制閥將液體吸入，并在較高壓力下通過出口控制閥使其流
出。
該裝置裝有彈簧止回閥，用于控制液體進出通道。當液壓裝置的活
塞/沖桿處于吸入沖程時，進口控制閥打開, 出口控制閥通過彈簧保持關閉
時，將液體引入泵內。升壓沖程時，進口控制閥關閉，液壓裝置的活塞/沖
桿通過出口控制閥迫使液體流出。
動態密封圈位于液壓裝置活塞/沖桿的周?chē)沂且环N幾乎無磨損的
零件。它的作用是循環期間，在壓力下能夠容納液體，并防止外部泄漏或
滲入氣體裝置。根據泵出液體的介質、使用溫度和增壓比，選用了不同的
密封材料和形式。
附注：大多數Haskel泵在氣動部分與液壓部分之間均使用一個定位
件，以便使其*全分離，并進行無污染操作。
Haskel氣動液體增壓泵的型號均用代碼字母標識，后面的一個號碼表示泵的增壓比。這些字母在泵的型號和下列代碼表中將會(huì )得到說明。
泵型字母代碼
M 1"沖程1/3hp 小型泵系列 S 不銹鋼柱塞和泵體
29723 1/3hp化學泵 D (前綴) 液體端加長的泵
D(后綴) 雙作用泵 4B 1"沖程3/4hp泵系列(底部進口)
A 2"沖程1.5+2hp泵系列 H 2"沖程1.5+2hp高壓泵系列
XH 2"沖程1.5+2hp超高壓泵系列 G 4-1/2"沖程6hp泵系列
8" 4-1/2"沖程8hp泵系列 14" 4"沖程10hp泵系列
W 聚氨脂U型動態密封 F UHMWPE(超高分子量聚乙烯動態密封) T 增強聚四氟乙烯動態密封 -B 底部進氣口
V 合成橡膠O型圈靜態密封
Haskel泵的許多重要特點之一是柱塞用的密封組合件。Haskel在這方面的經驗是相當豐富的。長壽命多用途的密封件是適應市場需要不斷研制開發出來的。
適用液體適用液體代號
(1) 石油、煤油、柴油、含5*可溶油的水。
(2) 水。
(3) 磷酸酯基抗燃液壓油以及與UHMWPE動態和合成橡膠靜態密封圈相容的石油基溶劑。
(4) 石油基溶劑、氯化了的溶劑、氟化了的溶劑。使用甲基一乙基酮，甲基丙酮，雙丙酮，乙醇和
Freon22。
(5) Skydrol和Aerosafe液壓油、丙酮和一些乙醇。如果用二元乙丙橡膠(例如51331-MDTV-5)代替合成橡
膠靜態密封圈，也可適用于這些液體。
(6) 去離子水。
在21種不同型號和高達15000psi(1030bar)輸出壓力的選擇中，這一系列是Haskel氣動液體增壓泵的zui小型號。
有效地選擇液壓部分的材料，M- 系列泵可提供3gpm(12 L/min)的輸出流量。
噪音控制要求高的地方可采用降低噪音的改進型號。
全部型號的氣源壓力均控制在25-125psi(1.8-9bar) 的范圍內。手柄裝置的選擇可有效地用于要求*準壓力控制或無氣源提供的地方。
